Fone para rádio comunicador: tipos, conector e como escolher

Na prática, a escolha segue três perguntas: qual é o conector do rádio, qual é o ruído do local e como a pessoa vai transmitir (PTT no cabo, VOX ou microfone na lapela). Abaixo estão a tabela de compatibilidade Motorola e Hytera, as regras de proteção auditiva e a higiene de fones compartilhados.

Tipos de fone para rádio comunicador

No rádio profissional, “fone” é o nome popular de um conjunto: fone de ouvido, microfone e, quase sempre, um botão PTT (aperte para falar) no próprio cabo. O formato muda o conforto, a discrição e a clareza da fala. A tabela reúne os formatos que aparecem nos catálogos oficiais da Motorola Solutions e da Hytera.

No kit de vigilância de 1 fio, escuta, microfone e PTT seguem no mesmo cabo. No de 2 fios, um cabo leva a escuta e o outro reúne microfone e PTT. No de 3 fios, microfone e PTT ficam separados: o botão vai no punho ou na manga, e o cabo some sob o uniforme.

Condução óssea: quando vale a pena

O transdutor de têmpora fica à frente da orelha e converte o áudio do rádio em vibração. Segundo o catálogo de acessórios MOTOTRBO, isso permite ouvir o rádio e o ambiente ao mesmo tempo e usar protetor auricular de inserção sem perder as chamadas. Para a linha comercial Motorola, o catálogo lista o PMLN6541 (DEP450 e DEP250). Também existe o microfone de ouvido, que capta a voz pela vibração no canal auditivo; a página do EP450 da ABC lista o sistema BDN6646.

Conector: por que um fone que encaixa pode não funcionar

Cada família de rádio usa um padrão de conexão. O plugue pode até entrar, mas a ordem dos contatos (pinagem) define se o PTT aciona, se o microfone chega ao rádio e se o áudio sai sem chiado. Por isso os fabricantes publicam, modelo a modelo, os códigos dos acessórios compatíveis. A própria Hytera orienta confirmar com a equipe de vendas antes do pedido.

• Conector de 2 pinos (linha comercial Motorola): dois plugues lado a lado na lateral do rádio. É o padrão do DEP450, do DEP250 e do R2.
• Conector lateral multipino: rádios profissionais usam conectores próprios, com mais contatos para PTT, áudio e recursos como o IMPRES. Na série DEP 500e (DEP550 e DEP570), o padrão é diferente do usado no R7.
• Mini GCAI (Motorola R7): porta de acessórios redesenhada pela Motorola para o R7, com acessórios próprios.
• Conectores Hytera: cada série tem o seu. HP5, HP6, HP7, PD6 e X1 compartilham uma família de fones; PD7 e PD985 usam outra; o PD506 tem a sua lista.
• Saída de 3,5 mm ou 2,5 mm no microfone remoto: não é o conector do rádio. Serve para ligar um fone somente de recepção.

Resultado: um fone da linha comercial Motorola não serve num DEP550, e um kit Talkabout não serve num DTR720, mesmo sendo da mesma marca. Adaptadores e fones “universais” resolvem o encaixe e criam outro problema: PTT que trava transmitindo, eco ou microfone mudo. Um único fone travado ocupa o canal da frota inteira.

Tabela de compatibilidade: fone de rádio comunicador Motorola e Hytera

Códigos dos catálogos oficiais e das páginas de produto da ABC. Confirme a variante do rádio antes do pedido.

O EP450, da geração analógica anterior, tem lista própria na página do produto (como o fone ultraleve PMMN4001). No R7, os microfones remotos RM730, RM760 e RM780 têm saída de 3,5 mm para fones somente de recepção, como o PMLN7560 e o PMLN8120.

Original, Mag One ou paralelo?

A Mag One é a linha de entrada da Motorola, testada e certificada pela fabricante e indicada no catálogo para hotelaria, segurança e varejo. As linhas profissionais trazem cabos reforçados, IMPRES e, no R7, áudio inteligente, que ajusta o volume conforme o ruído de fundo. Fones paralelos podem funcionar, mas pinagem, PTT e cabo ficam sem garantia do fabricante do rádio. Para escolher a marca, veja Motorola ou Hytera.

Fone de ouvido para rádio comunicador: qual usar em cada ambiente

O mesmo fone de ouvido para rádio comunicador pode ser ótimo na recepção de um hotel e inadequado numa linha de produção. Use o ambiente como filtro.

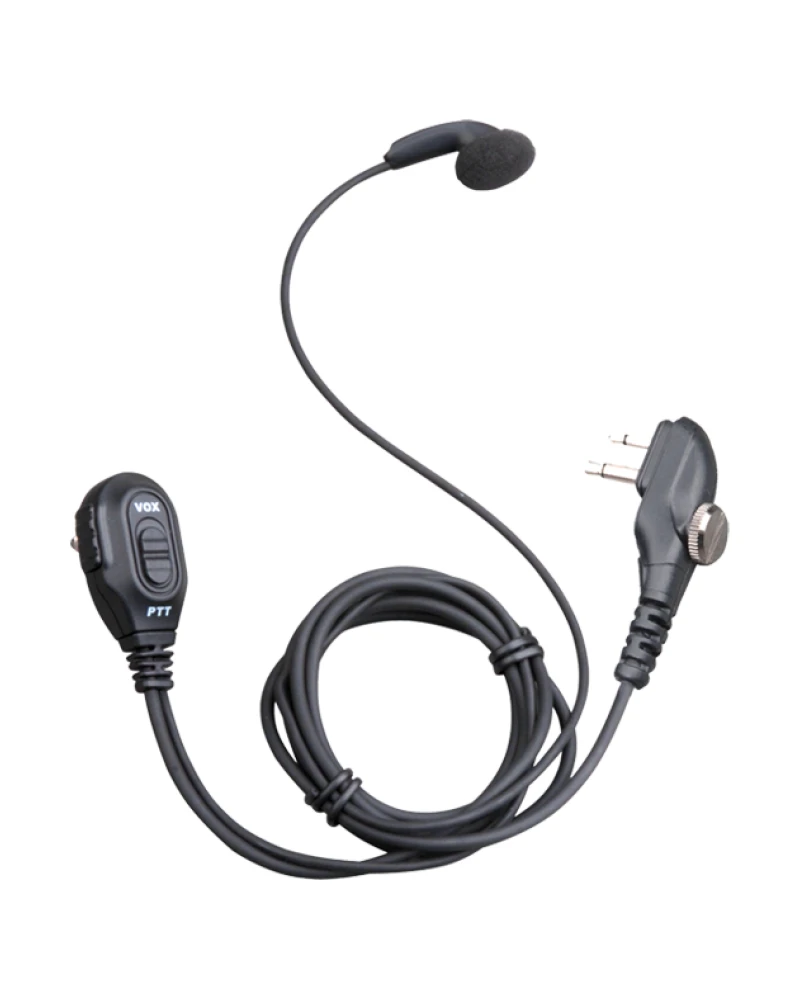

Na chuva, confira a proteção do acessório, não só a do rádio: os microfones remotos RM730, RM760 e RM780 do R7 têm IP68, enquanto o ESM12 da Hytera não declara IP. Em atmosfera explosiva, o fone também precisa ser certificado para a área.

PTT no cabo, VOX ou Bluetooth?

PTT no cabo é o padrão profissional: a pessoa decide quando transmitir. A posição do botão importa: altura do peito no fone de 1 ou 2 fios, mão ou manga no de 3 fios, lapela no microfone remoto. Se a equipe usa luva, teste com luva.

VOX (transmissão acionada pela voz) libera as mãos, mas pode abrir o canal com ruído, tosse ou conversa paralela. O PMLN6534 traz chave VOX no cabo para alternar os modos. Use só depois de ajustar a sensibilidade no local.

Bluetooth elimina o fio, mas exige rádio com Bluetooth e kit listado pelo fabricante. O R7 tem Bluetooth 5.2 e lista o microfone remoto WM500 (PMMN4127); o SL500e tem Bluetooth integrado. Na Hytera, o EHW08 usa Bluetooth 4.1, com alcance de 10 m e recarga de cerca de 2,5 h. Planeje a recarga do fone e o pareamento de cada unidade.

Proteção auditiva: fone de rádio não é protetor auricular

Pela NR-15, Anexo 1, o limite de tolerância para ruído contínuo é de 85 dB(A) por 8 horas. A cada aumento de 5 dB, o tempo cai pela metade: 90 dB(A) por 4 horas, 95 dB(A) por 2 horas. A medição é feita próxima ao ouvido do trabalhador. Acima de 115 dB(A), não é permitida exposição sem proteção adequada.

• Protetor auditivo é EPI. Pela NR-6, o EPI precisa de Certificado de Aprovação (CA). Um fone de rádio comum, sem CA, não substitui o protetor.
• A atenuação do catálogo não é o CA. O headset PMLN6854 informa 24 dB NRR, mas, para uso como EPI no Brasil, vale o CA do conjunto.
• Volume alto também é ruído. Prefira conchas e microfone com cancelamento de ruído a subir o volume.
• Combine com o SESMT. Headset para área ruidosa deve passar pela segurança do trabalho.

Higiene e uso compartilhado: fones na frota e na locação

Fone de ouvido é item de uso pessoal. Entre turnos, circula o rádio, não a ponteira. O catálogo Motorola destaca o tubo de desconexão rápida por facilitar a troca entre turnos e oferece ponteiras de reposição em pacotes e em tamanhos P, M e G.

1. Limpe sem encharcar. A Motorola recomenda solução de detergente a 0,5% aplicada com pano e escova de cerdas curtas, não metálica, secando em seguida. Nada de líquido parado perto dos conectores.
2. Desinfete pelo pano. Álcool isopropílico a 70% ou mais, aplicado no pano e nunca direto no acessório.
3. Evite químicos agressivos. A mesma orientação desaconselha alvejante, solventes e sprays de limpeza.
4. Uma ponteira por pessoa. Guarde-a com o nome do usuário e troque quando endurecer ou rachar.

Na locação de rádio comunicador da ABC, fones e baterias entram na proposta conforme o ruído, a duração dos turnos e a rotina da equipe, com uso de frequências licenciadas pela Anatel já incluído. Ao cotar, informe quantas pessoas usam cada rádio e combine as ponteiras de reposição.

Cuidados que fazem o fone durar

• Desconecte puxando pelo conector, nunca pelo cabo, e não enrole o cabo apertado no rádio.
• Se o rádio chia só com um fone, teste outro fone no mesmo rádio para separar o defeito.

Chiado com qualquer fone, PTT que não responde ou conector frouxo são casos para a assistência técnica. Leve rádio e fone juntos.

Casos de uso por setor

Segurança patrimonial em shopping

• Problema: o público ouve as ocorrências pelo alto-falante do rádio.
• Solução: kit de vigilância de 2 fios com tubo translúcido e fraseologia curta, como os códigos de vigilante.
• O que medir: chamadas repetidas por não entendimento e reclamações de ruído no corredor.

Hotel e recepção

• Problema: equipe com mãos ocupadas perde chamadas.
• Solução: fone giratório ou estilo D com PTT no cabo.
• O que medir: tempo de resposta a pedidos de hóspede.

Indústria com ruído de máquinas

• Problema: o operador tira o protetor para ouvir o rádio.
• Solução: headset de conchas com microfone de cancelamento de ruído, validado pelo SESMT, ou transdutor de têmpora com protetor de inserção.
• O que medir: mensagens repetidas e flagrantes de protetor fora do ouvido.

Evento com equipe temporária

• Problema: dezenas de pessoas recebem rádio no mesmo dia, sem treino.
• Solução: fone com PTT no cabo, ponteiras novas por pessoa e conferência na entrega. Veja a página de rádio comunicador para eventos.
• O que medir: fones devolvidos com defeito e canais travados por PTT preso.

Erros comuns ao comprar fone para rádio

• Comprar pela foto ou pela marca. Fones Motorola iguais por fora podem ter conectores diferentes.
• Usar fone de celular com adaptador. Sem PTT e sem a pinagem do rádio.
• Tratar fone de rádio como protetor auditivo. Sem CA, não é EPI.
• Ligar VOX em área barulhenta. O canal abre sozinho.
• Compartilhar ponteira entre turnos. Gera irritação no ouvido e recusa do uso.
• Esquecer a reposição. Tubo, ponteira e fone reserva ficam fora da cotação.

Checklist para escolher o fone para rádio comunicador

1. Modelo e variante. Tire uma foto da etiqueta do rádio (atrás da bateria). “Motorola” ou “Hytera” não basta.
2. Código do acessório. Confira na página do produto ou no catálogo do fabricante: PMLN, HKLN, ESM, EHM, EAN e similares.
3. Ambiente. Defina ruído, discrição, capacete e chuva antes do formato.
4. Forma de transmitir. PTT no cabo, PTT separado, VOX ou microfone remoto.
5. Quem usa e por quanto tempo. Turnos longos pedem conforto; turnos compartilhados pedem ponteira individual.
6. Teste real. Faça uma chamada no ponto mais barulhento e no mais distante, com o fone já no uniforme.
7. Reposição. Tubos, ponteiras e fone reserva na mesma cotação do rádio.

Se a frota mistura modelos, deixe no almoxarifado uma tabela “rádio × fone × código”, com um padrão de conector por caixa. Na próxima compra, padronizar a família de rádios reduz os tipos de fone em estoque. O catálogo de rádios comunicadores da ABC mostra os acessórios de cada modelo.
