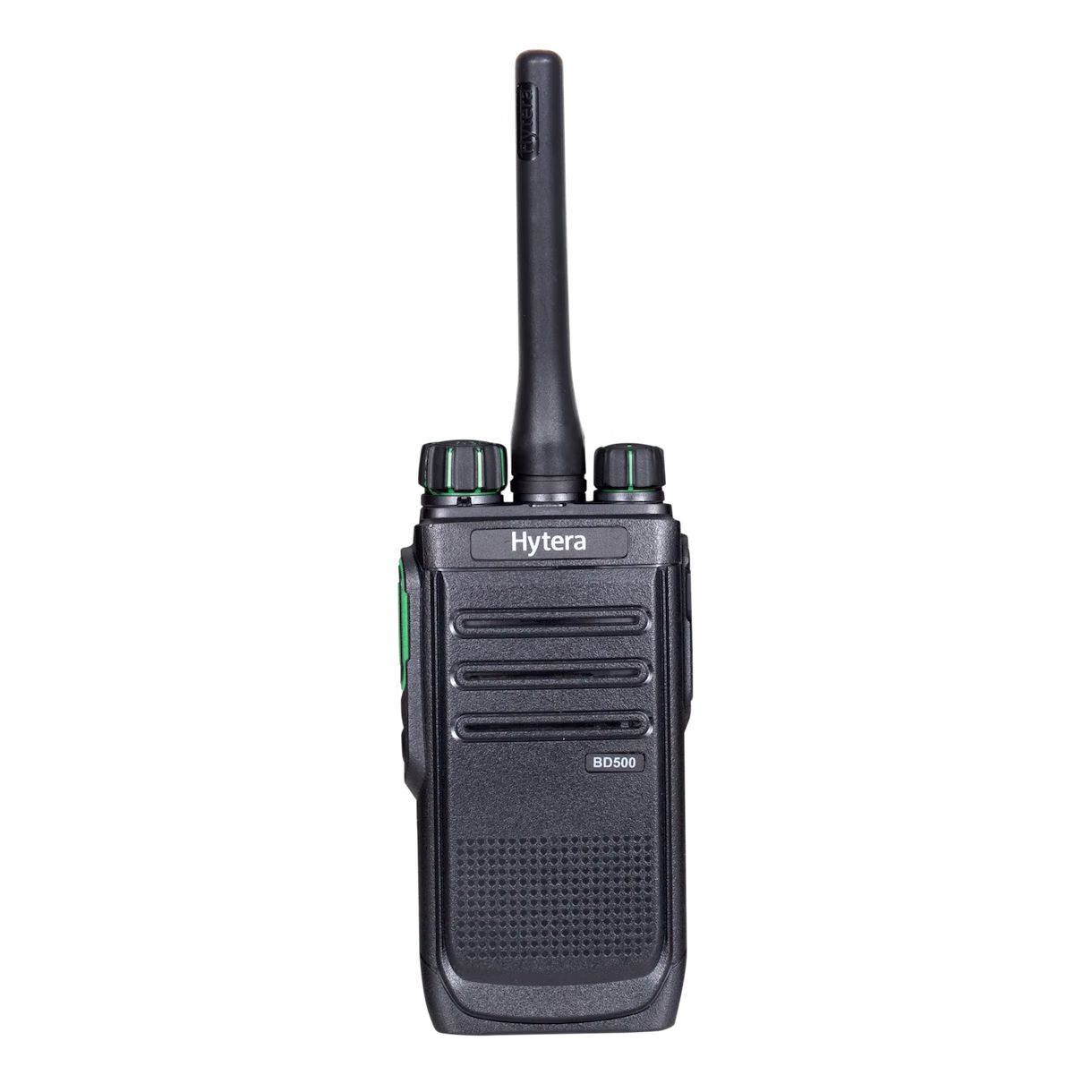

Antena
Melhora a capacidade de recepção do sinal.
Botão de canal
Suporta 16 canais que podem ser facilmente alterados.
Alto-falante e microfone
Fornece recepção e transmissão de áudio claras.
ROBUSTO E CONFIÁVEL
O BD506 foi projetado e testado para atender aos padrões militares 810 C, D, E, F e G, que incluem choque térmico, vibração, alta e baixa temperatura e umidade. O design IP54 à prova de poeira e água garante confiabilidade em diferentes ambientes. Devido à sua tecnologia TDMA, o rádio pode funcionar por mais tempo, até 16 horas com bateria padrão ou até 22 horas com bateria de alta capacidade no modo digital.
ANÚNCIO DE CANAL
Esse recurso permite uma mudança de canal rápida e precisa, mesmo em condições adversas de trabalho.
VOZ CLARA
Com a codificação digital e a tecnologia de correção, a fala é transmitida com muito mais clareza e sem ruído de fundo, mesmo em longas distâncias. Esta é a experiência de qualidade de áudio da próxima geração.
Carregador
Faixas de frequência
- UHF: 400-470 MHz VHF: 136-174 MHz
- Capacidade de canais
- 48 (16 canais por zona)
- Zonas
- 3
- Espaçamento de canal
- 12.5/20/25 KHz
- Faixa de tensão operacional
- 7.2 V
- Bateria
- 1500Ah (Li-Ion) 2000Ah (Li-Ion)
- Vida útil da bateria (5/5/90 ciclo de trabalho)
- Analógico: 12/16 horas (1500mAh). Digital: 16/22 horas (2000mAh)
- Estabilidade de freqüência
- ±0.5 ppm
- Impedância da antena
- 50 Ω
- Dimensões (A × L × P)
- 108 × 54 × 29 mm
- Peso
- 220g (com AN0435W09 e BL1506)
Saída de potência RF
- Alta potência VHF: 5W, Baixa potência de VHF: 1W; Alta potência UHF: 4W, UHF de baixa potência: 1W
- Modulação FM
- 11K0F3E a 12,5 KHz 14K0F3E a 20KHz 16K0F3E a 25KHz
- Modulação digital 4FSK
- 7K60F1E: (apenas voz) 7K60F1D: (apenas dados) 7K60F1W: (voz e dados)
- Emissão conduzida / irradiada
- -36 dBm < 1 GHz -30 dBm > 1 GHz
- Limite de modulação
- ±2.5 kHz a 12.5 kHz ±5.0 kHz a 25 kHz
- Zumbido e ruído FM
- 40 dB a 12.5 kHz 45 dB a 25 kHz
- Seletividade de canal adjacente
- 60 dB a 12.5 kHz 70 dB a 25 kHz
- Resposta de áudio
- +1 ~ -3dB
- Resposta de áudio
- ≤ 3%
- Tipo codificador de voz digital
- AMBE++
- Sensibilidade (Digital)
- 0.22μV / BER 5%
- Sensibilidade (Digital)
- 0.22μV (Típico) (12dB SIN AD) 0.4μV (20dB SIN AD)
- Seletividade de canal adjacente TIA-603
- 60dB a 12.5KHz/70dB a 25KHz
- Intermodulação TIA-603
- 65dB a 12.5/25KHz
- Rejeição de resposta espúria TIA-603
- 70dB a 12.5/25KHz
- Murmur e Som
- 40dB a 12.5KHz 45dB a 25KHz
- Potência de saída de áudio nominal
- 0.5W
- Distorção nominal de áudio
- ≤3%
- Resposta de áudio
- +1 ~ -3dB
- Emissão espúria conduzida
- < -57 dBm
- Temperatura de operação
- -30 °C a +60 °C
- Temperatura de armazenamento
- -40 °C a +85 °C
- ESD
- IEC 61000-4-2 (nível 4) ± 8 kV (contato) ± 15 kV (ar)
- Resistente à água e poeira
- Padrão IP54
- Umidade
- Padrão MIL-STD-810 G
- Choque e vibração
- Padrão MIL-STD-810 G
